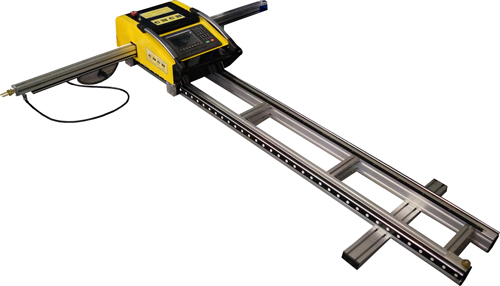

Машина для резки с ЧПУ CNCB-4 (газовый резак)

Переносная консольная машина термической резки с ЧПУ предназначена для раскроя листового металлопроката по заданным чертежам с использованием системы ЧПУ. Машина позволяет осуществлять вырезку заготовок сложной конфигурации с высокими точностью и качеством поверхности реза.

В качестве приводов используются шаговые двигатели.

Машины данного типа широко применяются в автомобильной, судостроительной, нефтехимической отраслях промышленности, а также на производствах по изготовлению оборудования лёгкой промышленности и машиностроительных предприятиях.

Их можно использовать в единичном и массовом производстве

для раскроя и вырезки деталей из различных материалов:

углеродистая сталь - газопламенная резка;

нержавеющая сталь, алюминий, медь - плазменная резка.

Данная машина выполняет те же функции числового управления, что и крупногабаритные машины с ЧПУ.

Для раскроя простых фигур можно воспользоваться ручным режимом программирования, а для сложных можно составить автоматические программы, используя входящее в комплект программное обеспечение.

Программа работает в интерактивном (диалоговом) режиме. Графические данные автоматически преобразуются без использования специально написанного кода из чертежей деталей в формате AutoCAD непосредственно в файлы с G-кодом для ЧПУ.

Для передачи и хранения файлов предусмотрена очень удобная система: при помощи интерфейса USB пользователи могут переслать необходимые файлы на USB-флеш накопитель и затем установить его в USB-разъем машины для передачи файла.

Резчик может вручную управлять машиной или загружать автоматическую программу, как в крупногабаритных портальных машинах.

Особенности

Простота использования САПР и программирования для работы с ЧПУ;

Лёгкий, компактный комплекс;

Возможность резки материала с минимальной толщиной 0,3 мм;

Высокая надёжность в работе, удобство в эксплуатации и сервисном обслуживании;

ПВ=100% (рабочий цикл при полной нагрузке).
