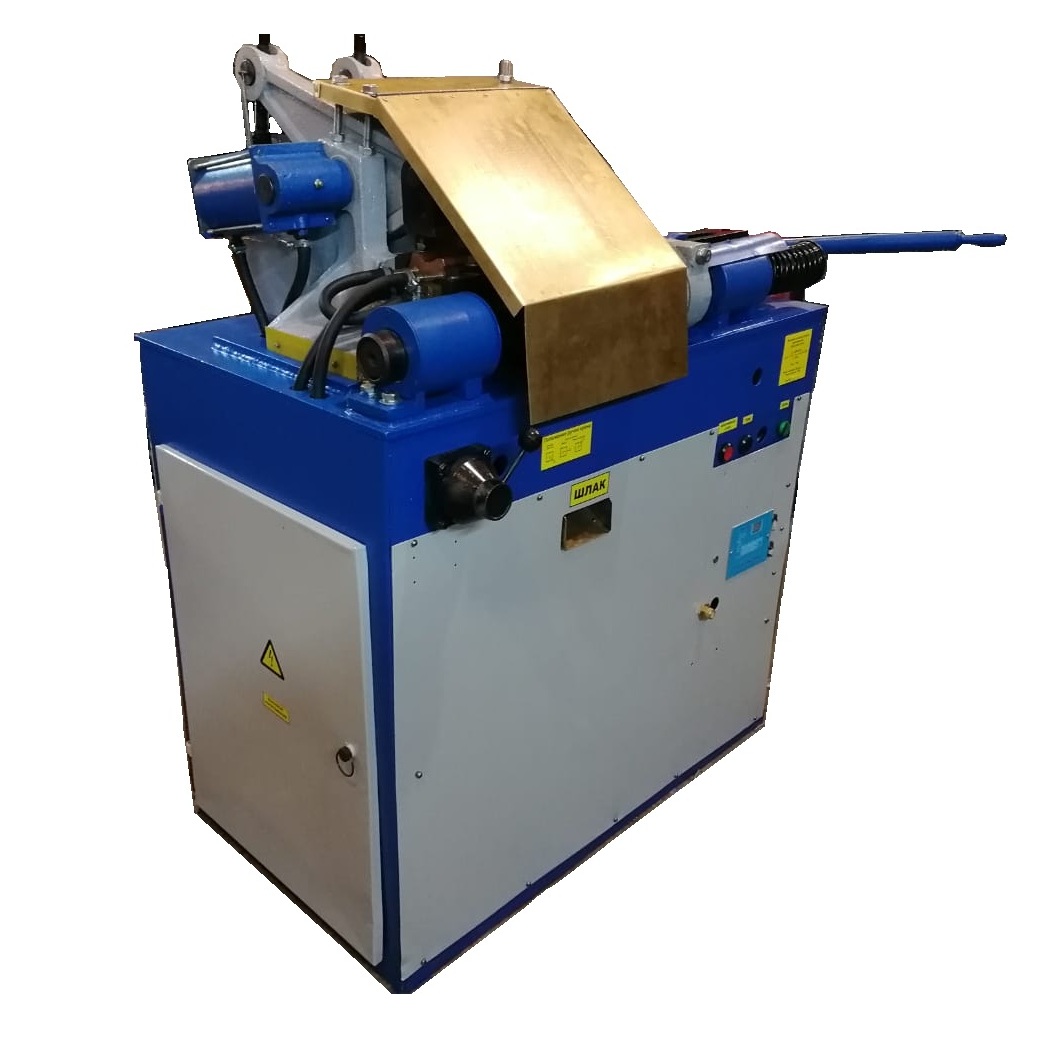

Машина МСО-201н-УХЛ4 предназначена для стыковой сварки непрерывным оплавлением и оплавлением с предварительным подогревом:
o деталей из низкоуглеродистой стали сечением 120 - 1000 мм2;
o заготовок инструмента и заготовок строительных конструкций из низколегированной стали, включая арматуру железобетона II и III классов, диаметром до 32 мм включительно.
Машина состоит из:
o зажима неподвижного и зажима подвижного;
o корпуса;
o привода осадки;
o привода оплавления;
o системы охлаждения;
o электрического и пневматического устройств.
Внутри корпуса встроены:
o сварочный трансформатор, залитый эпоксидным компаундом;
o электромагнитный контактор;
o панель с элементами электрической схемы (часть из них смонтирована на переднем щите корпуса);
пневмоцилиндр осадки;
система охлаждения.
Технические характеристики «Машина контактной стыковой сварки МСО-201Н»
Параметр |
Значение |
|---|---|
Напряжение питающей сети, В |
380 |
Частота питающей сети, Гц |
50 |
Наибольший вторичный ток, кА |
45 |
Номинальный рабочий ток, кА |
8 |
Наибольшая мощность при КЗ, кВА |
310 |
Наибольшая длительная мощность, кВА |
43 |
ПВ, % |
50 |
Рекомендуемые сечения свариваемых деталей из н/у сталей, кв.мм |
120-1400 |
Рекомендуемые сечения свариваемых деталей из н/л сталей, кв.мм |
120-800 |
Номинальный диаметр прутков из р/у сталей, мм |
35 |
Производитель |
|
Напряжение холостого хода, В |
5,4-6,7-8,9 |
Охлаждение электродов |
жидкостное, принудительное |
Габаритные размеры, мм |
1050х1000х1400 |
Масса, кг |
750 |
Прочее |
