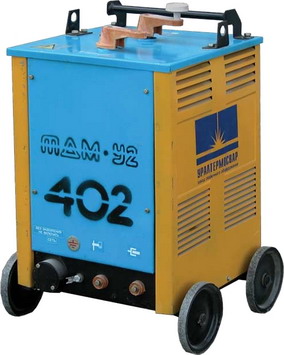

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.
Трансформатор выполнен с плавным регулированием сварочного тока путём механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.
Обмотки трансформатора выполнены из алюминиевого провода и заключены в надёжные изоляционные обоймы.
Для перемещения трансформаторы поставлены на 4 колеса.
Если не указано в заказе, поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.
Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства - стабилизатора горения дуги. Стабилизатор подает в сварочную цепь импульсы, поддерживающие ионизацию дугового промежутка в моменты перехода переменного сварочного тока через ноль. Такую же роль играют ионизирующие элементы, входящие в состав обмазки электродов для переменного тока. Таким образом, при сварке со стабилизатором имеется возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей. По своим возможностям трансформатор ТДМ-402У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.
Технические характеристики «Сварочный трансформатор УТС ТДМ-402»
Параметр |
Значение |
|---|---|
Напряжение питающей сети, В |
220 или 380 |
Частота питающей сети, Гц |
50 |
Номинальный сварочный ток, А |
400 |
ПВ, % |
60 |
Пределы регулирования сварочного тока, А |
70-400 |
Количество ступеней регулирования тока |
плавно |
Напряжение холостого хода, В, не более |
90 |
Потребляемая мощность, кВА, не более |
25 |
Диаметр электрода, мм |
2,5-8 |
Габаритные размеры, мм |
480х620х700 |
Масса, кг |
140 |
Комплектация |
сетевой шнур, на колесах |
